A kapás a parton.
A jelzés nálad.
Zsinóros kapásjelző, közös SIM-es központ és telefonos alkalmazás. Építsd meg lépésről lépésre, majd bővítsd több botra.
Mutasd az építés menetét ↗Egy központ. Később több bot.
Minden jelző helyben is naplóz. A központ összegyűjti az eseményeket, és mobilinterneten továbbítja őket. A központot a jelzőktől legfeljebb körülbelül 20 méterre tervezzük elhelyezni; ezt a kapcsolatot a kész házzal, vízparton kell tesztelni. A telefon bárhol lehet, ahol van internet: a SIM-es továbbításnak nincs ilyen távolságkorlátja. A központnál mobilhálózati lefedettség szükséges.
Görgő + Hall-érzékelők
Helyi hang, fény és memória
Átvétel, naplózás, újraküldés
Akkumulátor + napelem
Botonkénti értesítés
Kapásnapló és állapotok
Először a próbapadot építsd meg.
A jelző
- Bluetooth LE-képes fejlesztőpanel
- Mágneses görgő, tengely vagy csapágyazás
- Két kompatibilis Hall-érzékelő
- LED ellenállással, gomb, hangjelző és szükség szerinti meghajtó
- Akkumulátor, megfelelő védelem és USB-C-töltés
- Próbapanel, vezetékek és kapcsoló
A központ
- Bluetooth-képes vezérlő + 4G-modem
- Adatforgalmas SIM és mobilantenna
- Tartós flashmemória az eseményekhez
- Akkumulátor és megfelelő töltőáramkör
- USB-C és napelemes töltőbemenet
- Később: a töltőhöz méretezett napelem
Ez alkatrészcsoport-lista. A pontos panelváltozat, lábkiosztás, akkumulátor és érzékelők kiválasztása után készíthető végleges bekötési rajz.
Tíz lépés a működő prototípusig.
Nyisd le a lépéseket a feladatokhoz és az ellenőrzési pontokhoz.
Válaszd ki és próbáld ki a paneleket
Kezdj egy jelzővel és egy központtal. USB-ről táplálva tölts fel egyszerű LED-villogtató és Bluetooth-mintaprogramot. A központnál ellenőrizd a modem gyártói példáját is.
Lehetséges központ: Waveshare ESP32-S3-SIM7670G-4G, integrált modemmel, Bluetooth LE-vel, akkumulátorfoglalattal és napelemes bemenettel.
Építsd meg a zsinórgörgőt
Nyomtass egyszerű, állítható érzékelőtartót. Szereld be a könnyen forgó görgőt és a mágneseket. A zsinórral érintkező felület legyen sima és sorjamentes.
A két érzékelő elhelyezése és a mágneskiosztás együtt adjon értelmezhető fáziseltolásos jelet az irányméréshez.
Kösd be az érzékelőket és a helyi jelzést
Hall A és B → két digitális bemenet. Nyomógomb → bemenet. LED → ellenállás → kimenet. Hangjelző → szükség szerint meghajtótranzisztor → kimenet.
A tápfeszültség, a felhúzóellenállások és a GPIO-k a kiválasztott alkatrészek adatlapjához igazodjanak.
Programozd a kapásfelismerést és a memóriát
Állítható impulzusküszöbbel és időablakkal különítsd el a rezgést a kapástól. Egy lezárt eseményt ments flashbe, ne minden impulzust külön.
jelzőazonosító · sorszám · időpont · idő érvényessége · irány · impulzusszám · időtartam · akkumulátorszint
Hozd létre a Bluetooth-kapcsolatot
Párosítsd a jelzőt a központtal. A központ csak tartós mentés után igazolja vissza az átvételt. A jelző visszaigazolás nélkül újraküld; az egyedi azonosító kiszűri a duplikátumokat.
Időszakos állapotüzenet jelezze az akkumulátorszintet és a kapcsolat meglétét.
Állítsd be a SIM-es mobilinternetet
Kikapcsolt eszközbe helyezd be a SIM-et, csatlakoztasd az antennát, és állítsd be az APN-t. Gyártói mintával teszteld a hálózatot, majd küldj teszteseményt HTTPS-en.
A központ csak a háttérszolgáltatás visszaigazolása után jelölje feltöltöttnek az eseményt.
Készítsd el az appot és a háttérszolgáltatást
Az első verzió mutasson botneveket, kapásnaplót, akkumulátorszintet és kapcsolatállapotot. A háttérszolgáltatás hitelesítse az eszközt, tároljon, majd indítson telefonos push értesítést.
A közvetlen Bluetooth-os telefonszinkron külön fejlesztési feladat. A helyi hang- és fényjelzés internet nélkül is működjön.
Építsd be az akkumulátort és az USB-C-töltést
Használj megfelelő cellavédelmet, töltőt és terhelésmegosztást. Ellenőrizd a polaritást és a modem áramcsúcsai alatti tápfeszültséget. Kapcsold ki a fölösleges perifériákat.
Mérj teljes rendszerfogyasztást; a fejlesztőpanel fogyasztása eltérhet a vezérlőchip adatlapértékétől.
Csatlakoztasd és mérd meg a napelemet
A panelt a hozzá megfelelő napelemes töltőbemenetre csatlakoztasd. Ellenőrizd az üresjárási feszültséget, a bemeneti határértékeket és az USB-vel való egyidejű használat támogatását.
A panel teljesítménye fogyasztásmérés után választható meg. A napelem rásegítés: a célzott alapüzemidőt az akkumulátor biztosítsa.
Nyomtasd ki a házat és tesztelj vízparton
A görgő nedves terét válaszd el az elektronikától. Készíts csavarozott fedelet, tömítőhornyot és tömíthető USB-C-hozzáférést. Rögzítsd az akkumulátort; az antennának hagyj helyet a fémektől távol.
A vízzárást először elektronika nélkül vizsgáld. A nyomtatott házhoz teszt nélkül nem rendelhető IP-védettség.

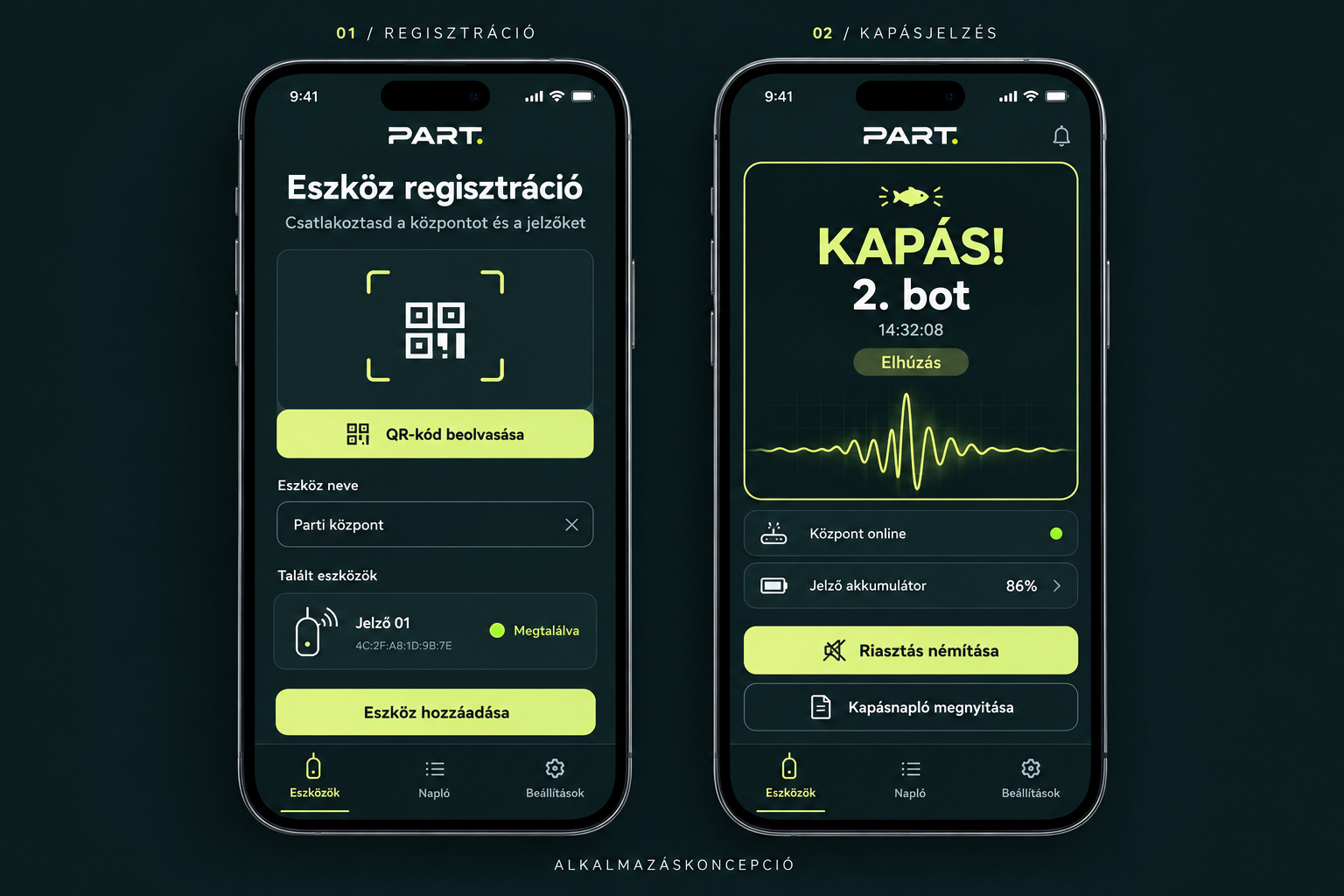

Regisztráld az eszközt. Értesülj a kapásról.
Bal oldalon az eszköz regisztrációja QR-kóddal és a megtalált jelző hozzáadásával. Jobb oldalon egy aktív kapásriasztás a bot azonosítójával, időponttal és akkumulátorállapottal.
AI-val készített alkalmazáskoncepció, nem működő alkalmazás. A hullámforma szemléltető grafika, nem mért szenzoradat.
Mi történik egy kapás után?
Válts offline módra, hozz létre kapásokat, majd állítsd vissza a hálózatot: a központ pótolja a feltöltést.
● Mobilhálózat elérhető · 0 várakozó esemény
Böngészős modell, nem valódi eszközkapcsolat vagy telefonos értesítés. Az események csak az oldal megnyitásáig élnek.
Az akkumulátor az alap. A napfény a ráadás.
USB-C
Kiszámítható feltöltés indulás előtt. Ellenőrizd a töltés közbeni működést is.
Akkumulátor
A 12–24 órás célhoz mérés alapján méretezd. A mobil térerő is befolyásolja a fogyasztást.
Napelem
Napfényben hosszabbíthatja az üzemidőt. Árnyékban nem számítható biztos energiaforrásnak.
A bemutató koncepció és építési sorrend, nem kész kapcsolási rajz, firmware vagy garantált teljesítményadat.
Húzd meg a zsinórt.
Jelenjen meg a kapás a telefonon.
A helyi napló, a visszaigazolt adatátvitel és a működő értesítés után következzen az energiaoptimalizálás és a végleges kültéri ház.
Gyártói hivatkozások: Központpanel és napelemes bemenet · Bluetooth LE-vezérlő példa

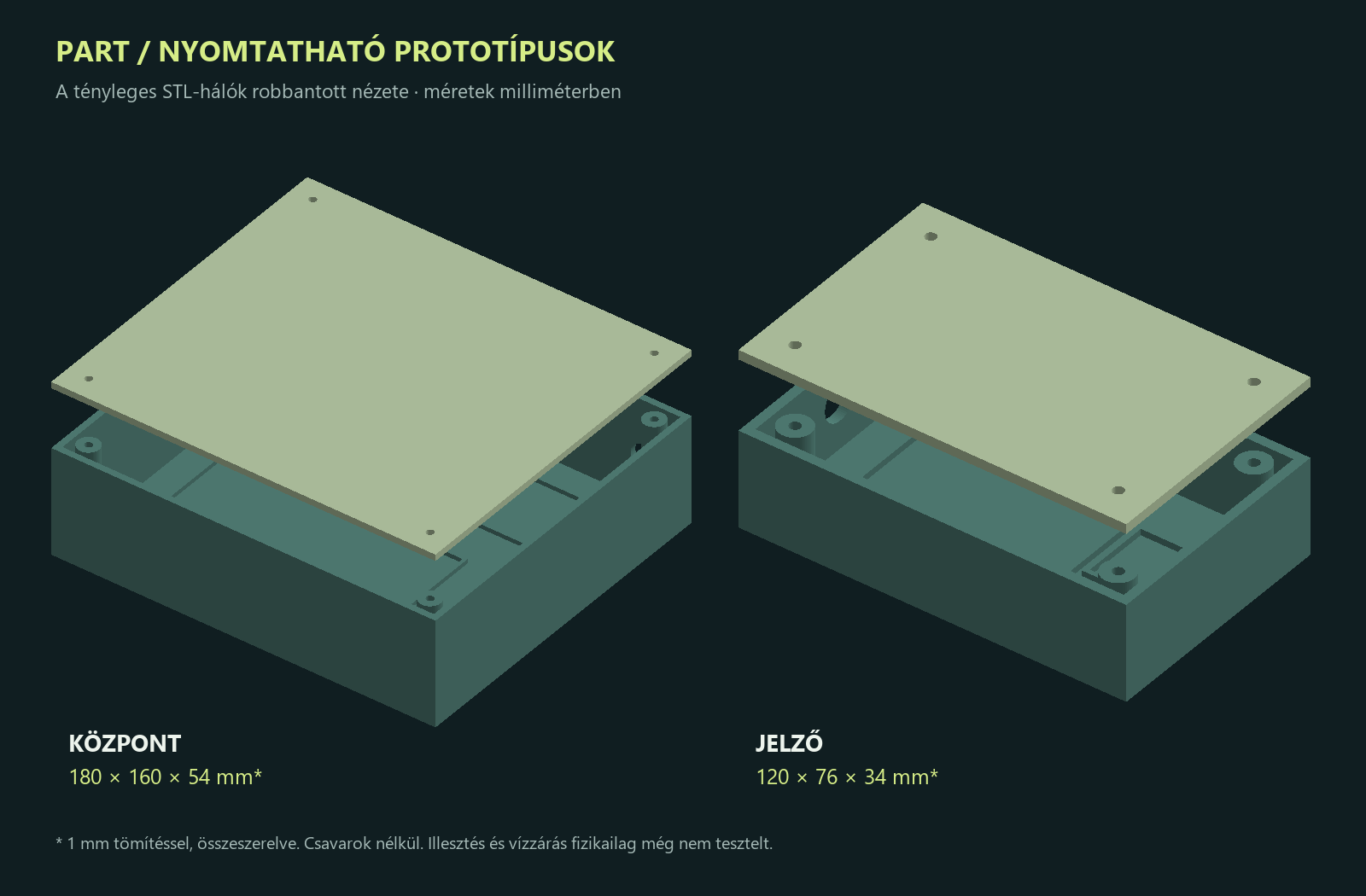

Konkrét alkatrészek. Nyomtatható tokok.
Az első prototípushoz külön 10 000 mAh-s napelemes tápegységgel méretezett központtok és XIAO nRF52840 jelzőtok készült. A méretek, bekötések, korlátok és ellenőrzések a részletes útmutatóban találhatók.
Beszerzési lista és nyomtatási útmutató ↗
Teljes STL- és dokumentációcsomag letöltése
A tokok digitálisan ellenőrzött prototípusok, nem fizikailag tesztelt vízzáró termékek. USB-C-töltés levett fedéllel. A kísérleti görgő külön tartón van.

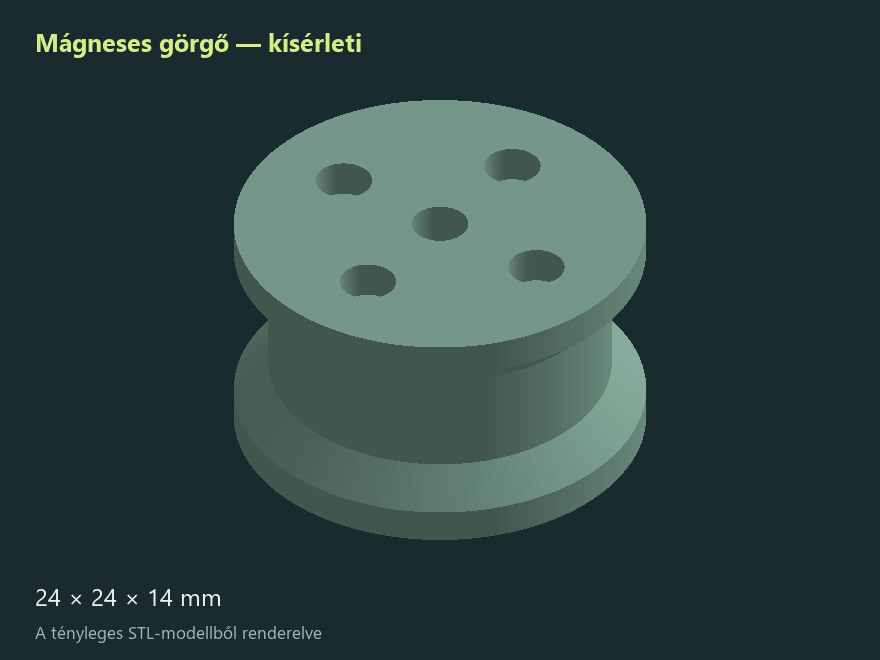

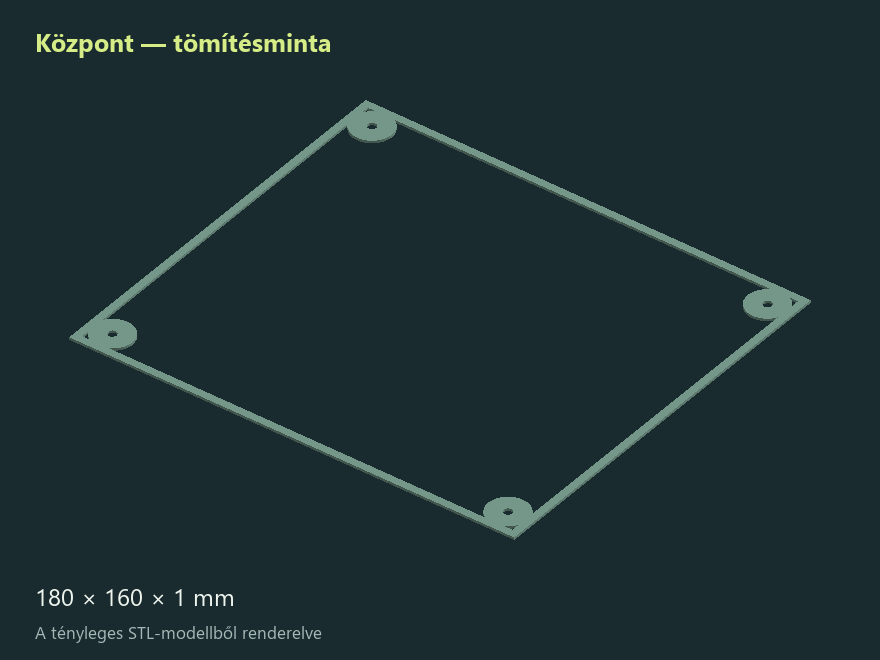

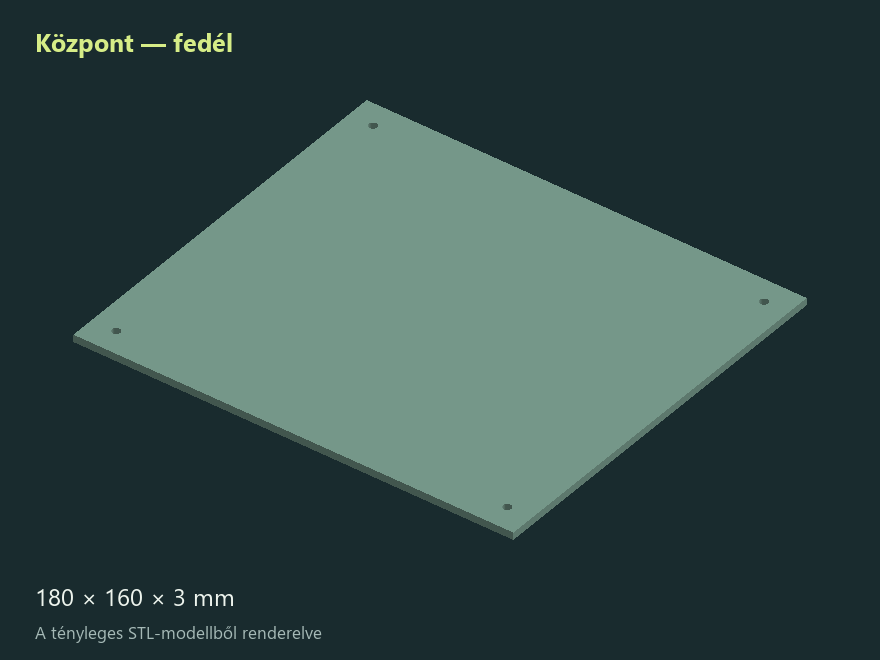

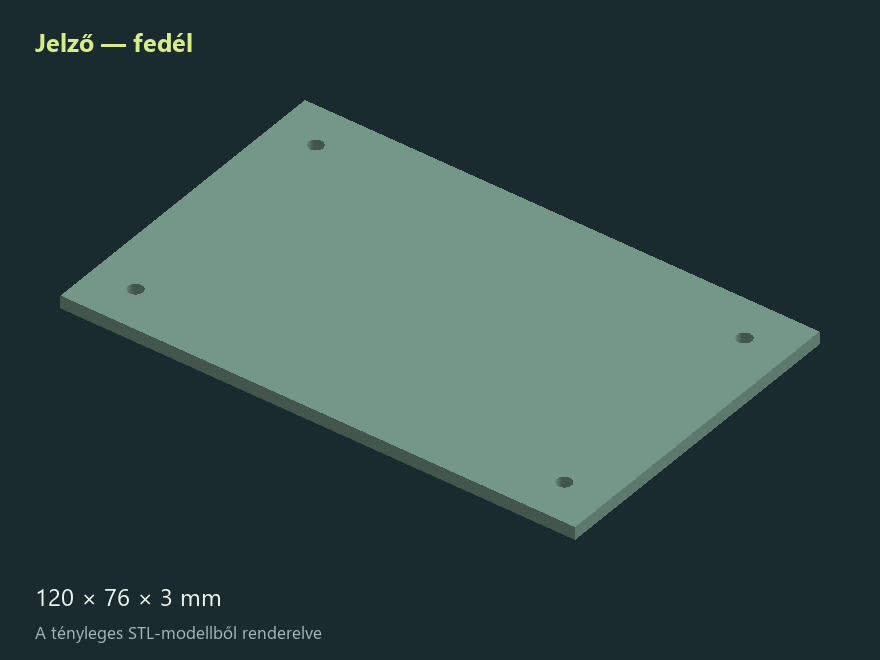

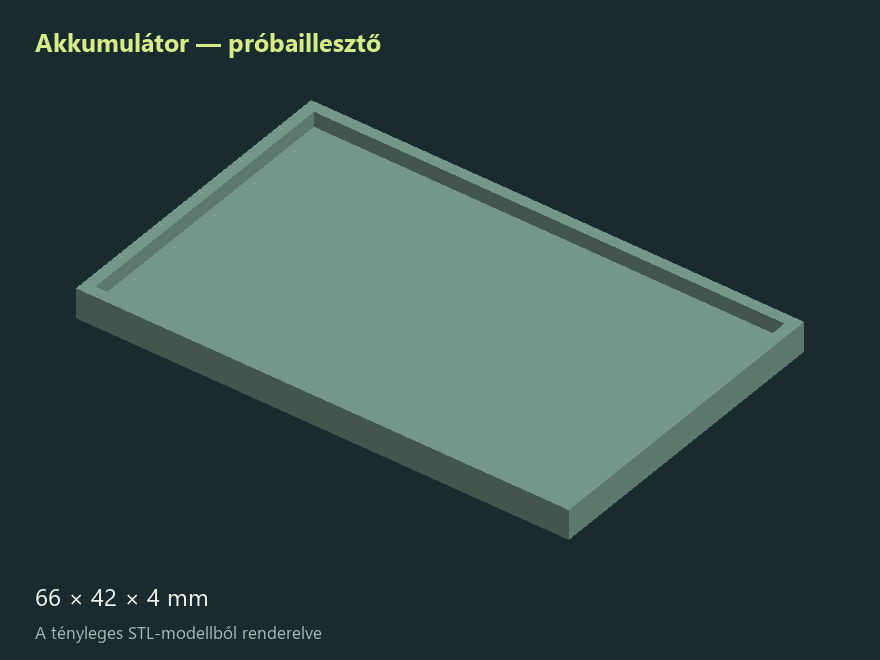

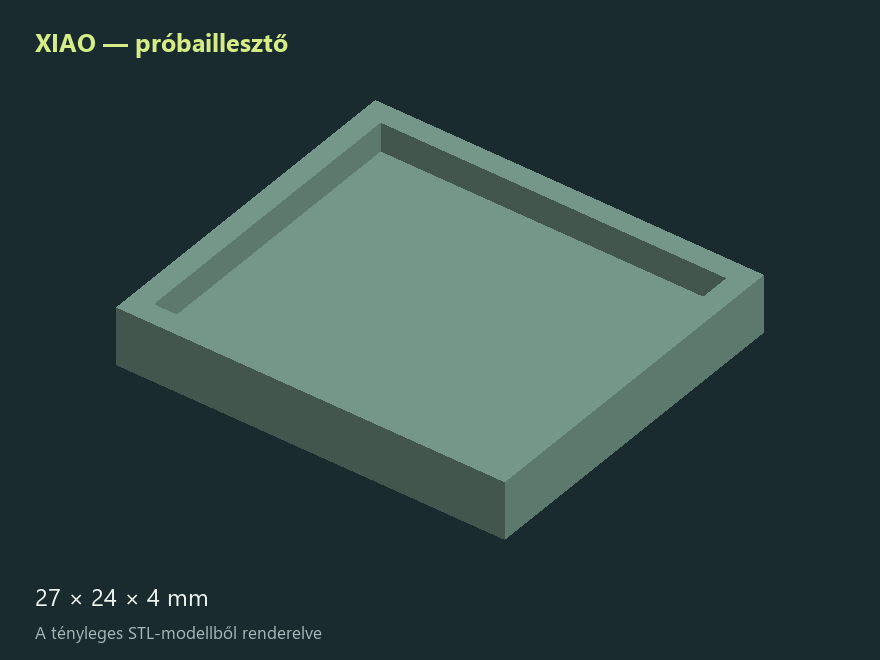

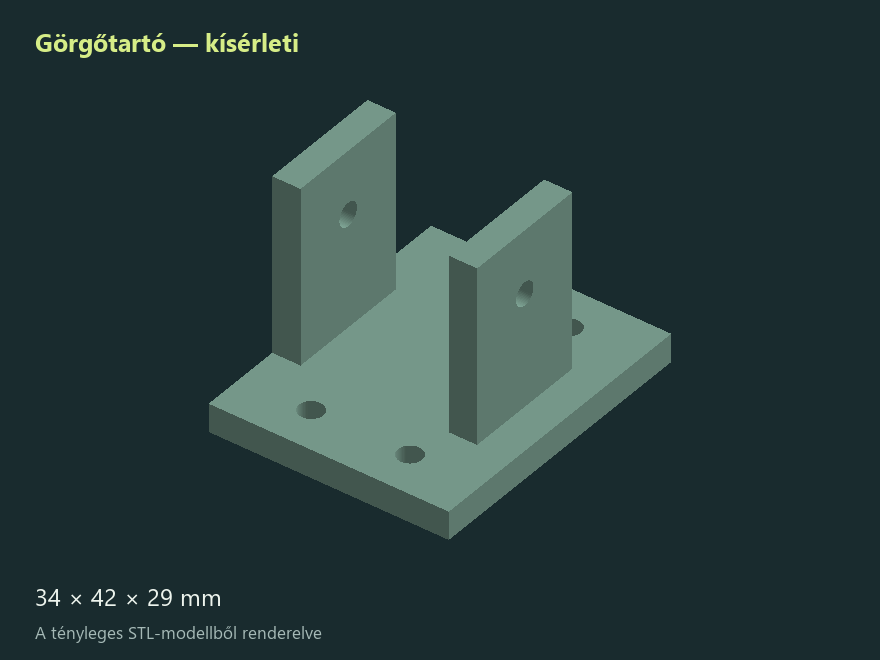

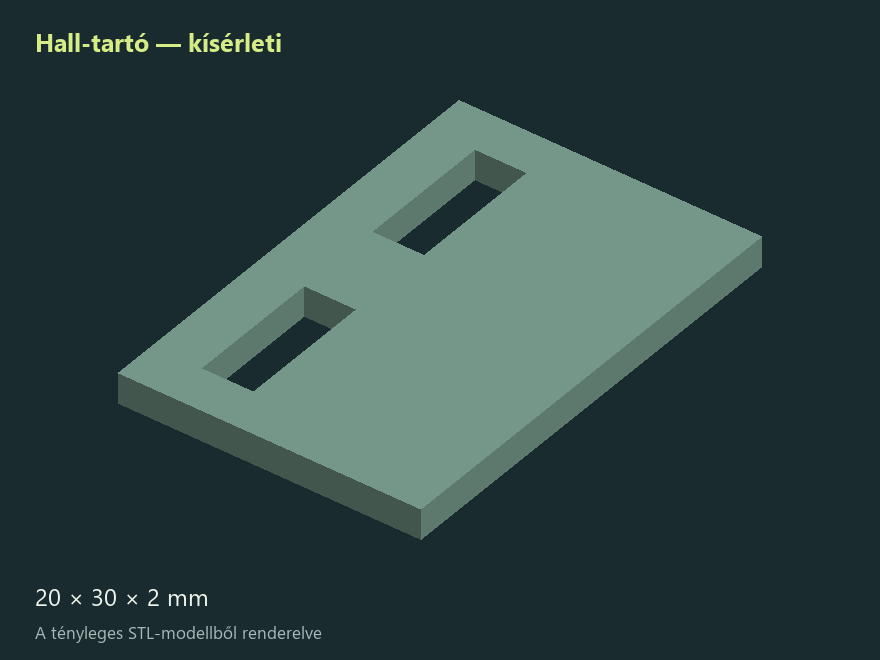

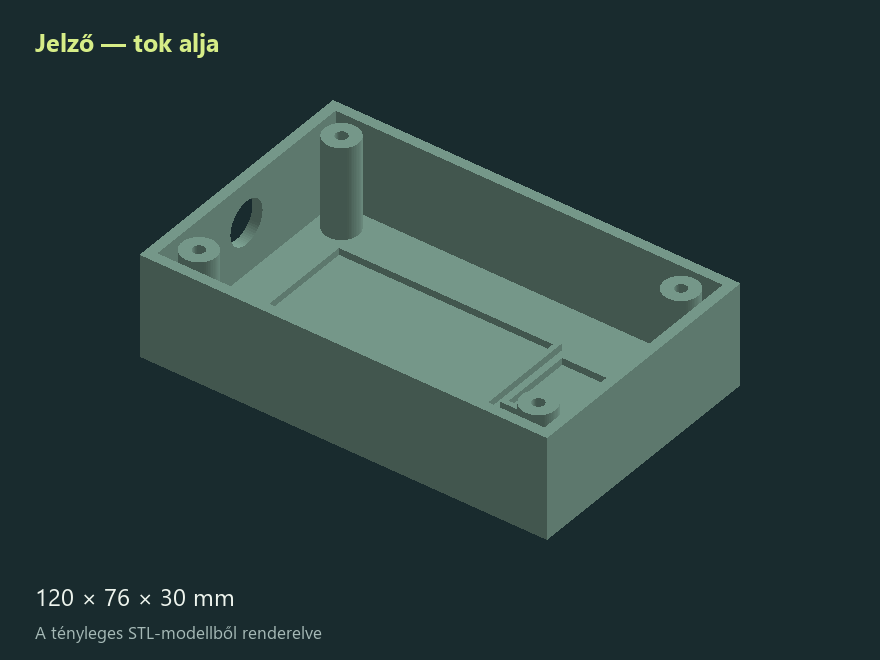

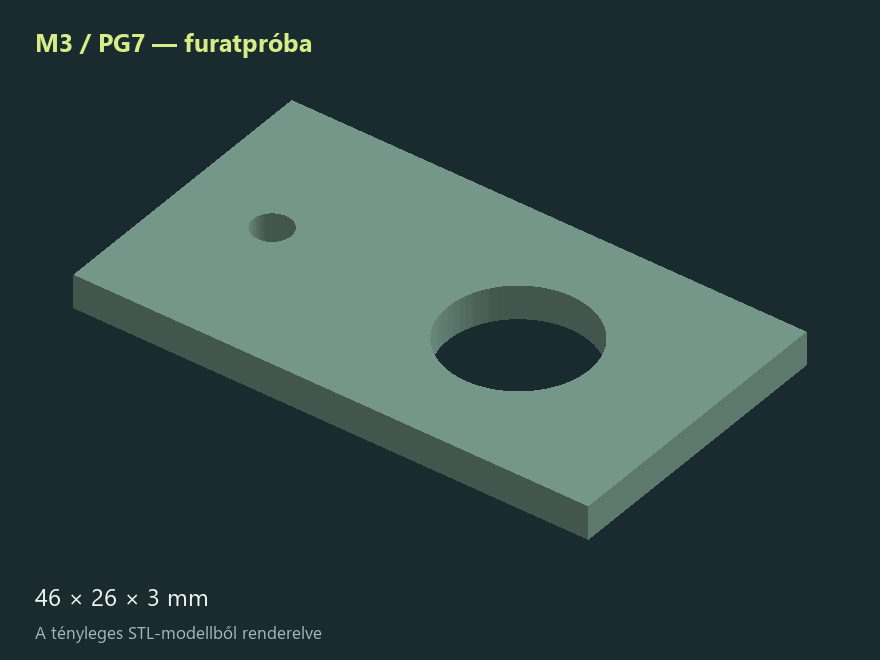

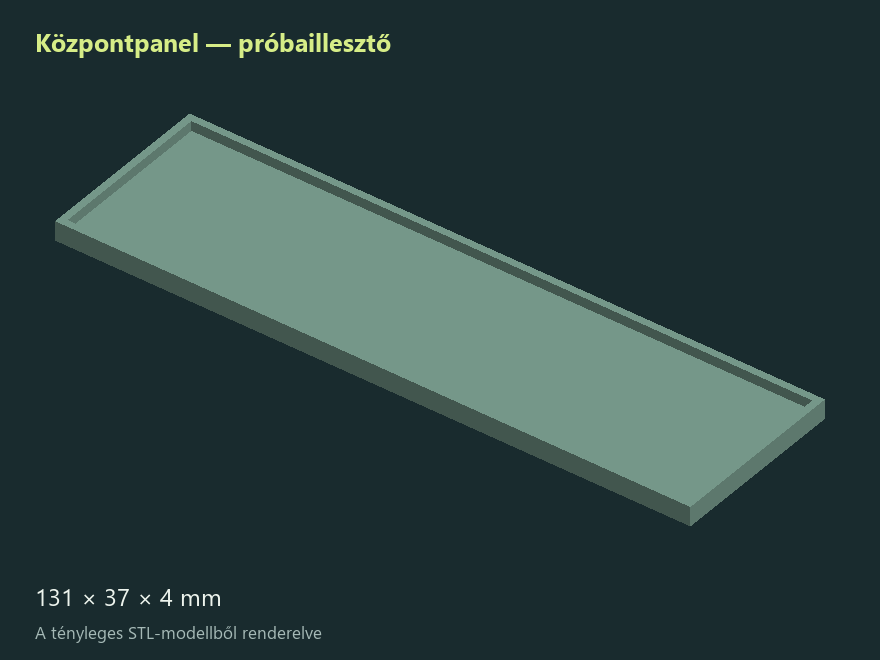

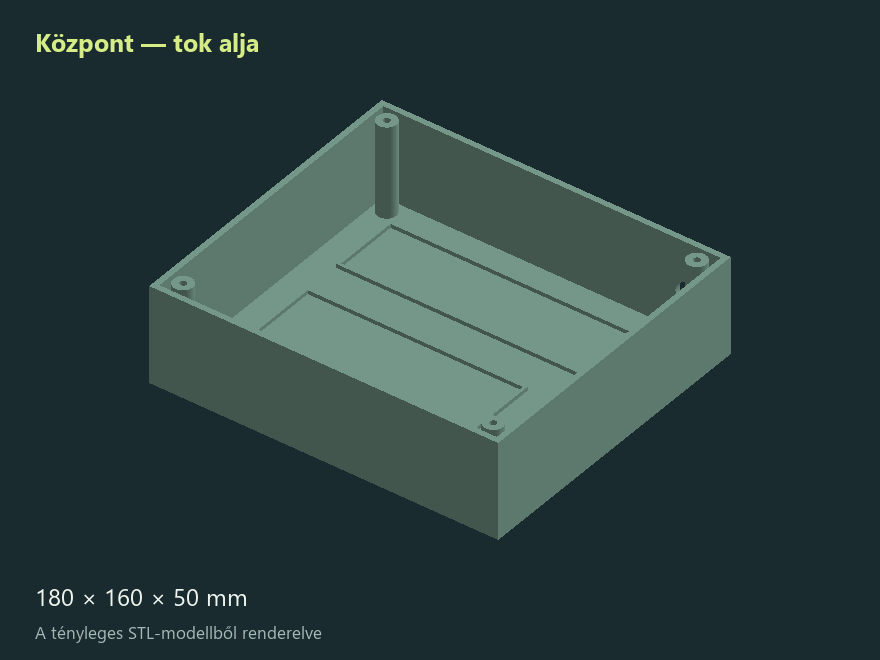

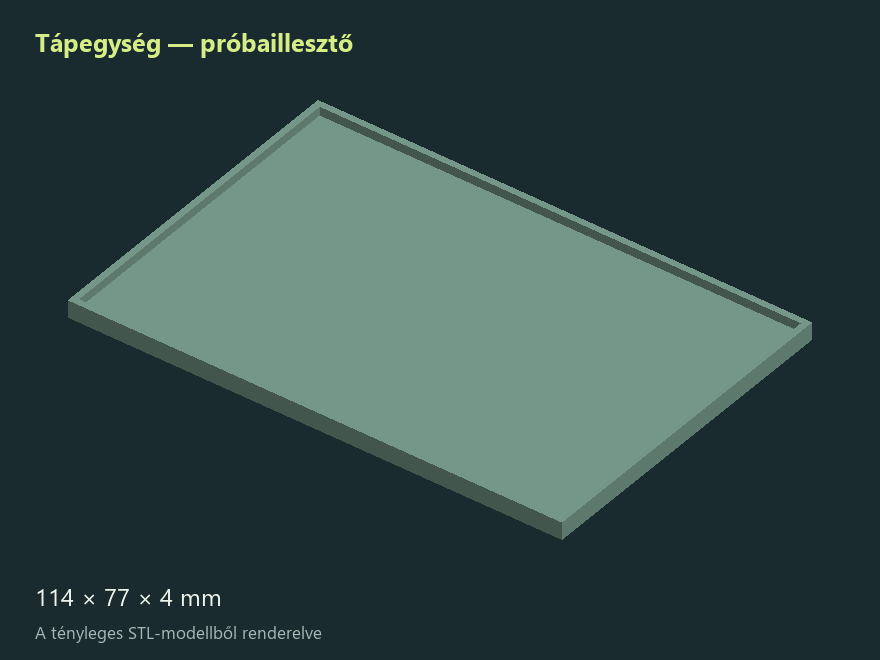

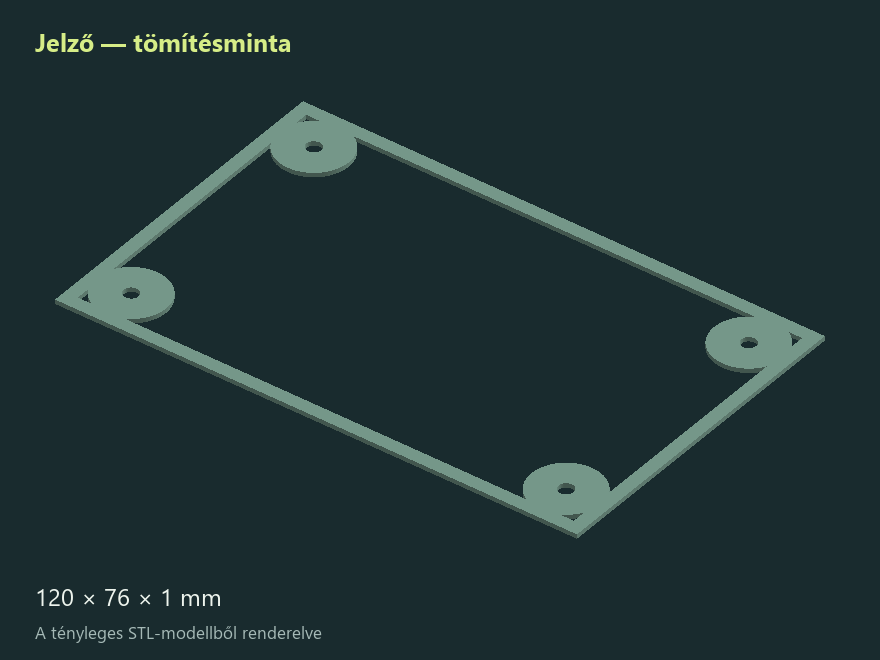

Az STL-alkatrészek képgalériája
Mind a 14 kép a letölthető STL-hálóból készült. Az alkatrészek különböző nagyításban látszanak; a méret minden képen fel van tüntetve. A görgő és tartói kísérleti alkatrészek, a tömítések opcionális minták.
